復合管換熱器

復合管換熱器通常采用小管徑薄壁的氟塑料管+不銹鋼管組合為復合管，氟塑料換熱管起防腐抗蝕作用，不銹鋼換熱管作為基材，起支撐穩定作用，這些管子的管壁熱阻較小，且在換熱過程中，管內流體大多處于紊流狀態，這大大提高了防堵抗蝕復合管換熱器的總傳熱系數?。...

聯系電話：13805135921

立即咨詢

產品詳情

技術原理：

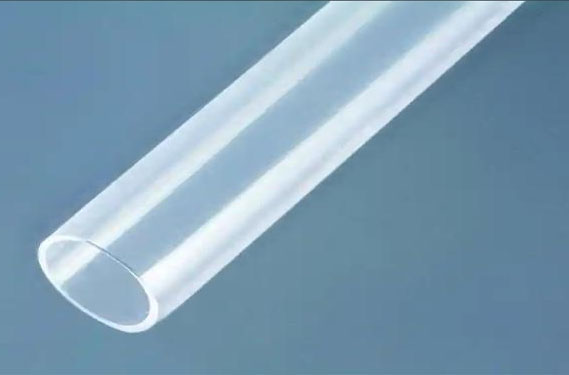

氟塑料管：分子結構中含有氟原子的一類塑料。由于氟原子的存在，這類塑料展現出許多優異的特性，包括出色的電絕緣性能、卓越的耐熱性、耐油性、耐溶劑性和耐磨性，以及良好的耐濕性和耐低溫性。

氟塑鋼管：將可溶性聚四氟乙烯（PFA）通過熱熔方式成型與金屬管表面，并與金屬管無縫緊密結合在一起的一種復合材料，常用于低溫環境中（260℃以下）防止腐蝕和結垢的高效換熱器制造。

防堵抗蝕復合管換熱器工作原理
防堵抗蝕復合管換熱器的工作原理‌是通過其內部的換熱管來實現熱量交換。防堵抗蝕復合管換熱器通常采用小管徑薄壁的氟塑料管+不銹鋼管組合為復合管，氟塑料換熱管起防腐抗蝕作用，不銹鋼換熱管作為基材，起支撐穩定作用，這些管子的管壁熱阻較小，且在換熱過程中，管內流體大多處于紊流狀態，這大大提高了防堵抗蝕復合管換熱器的總傳熱系數‌。盡管氟塑料的導熱性能比金屬差，但由于采用小管徑薄壁管和紊流狀態，而且氟塑料管表面能低，不結垢，其傳熱效果仍然非常高效。

結構特點
結構:
防堵抗蝕復合管換熱器的結構有臥式和立式及錯流和順流兩種型式。它們的主要部分都是由許多小直徑薄壁的氟塑料傳熱軟管及不銹鋼管組成的管束。常用的管子規格有多種﹐外徑×壁厚分別為3～6mm×0.3～0.6mm。管束包含有60～5000根管子﹐管板為2205或316L﹐管束插板形式為特種柔性連接，無需焊接。

結構特點：
防堵抗蝕復合管的化學性能極穩定﹐抗腐蝕防堵性能好。防堵抗蝕復合管管壁表面光滑﹐并且有適度的撓性﹐使用時微有振動﹐故不易結垢。防堵抗蝕復合管換熱器體積小﹐結構緊湊﹐設備單位體積內傳熱面積為普通金屬管的管殼式換熱器的4倍多。撓性的防堵抗蝕復合管能在流體的沖擊和振動中安全工作﹐管束可按需要制成各種特殊形狀。防堵抗蝕復合管的導熱系數低﹐力學性能較金屬差﹐不耐高溫。采用小直徑﹑薄管壁﹐可補償其導熱系數和力學性能，特別適用于低壓和低溫抗腐蝕場合。
